以NTC5D-9为例子教你看懂热敏电阻丝印参数

文章出处:www.jeccap.cn

人气:

发表时间:2023-11-01 16:50:13

热敏电阻是一种特殊电子元件,对温度灵敏,在不同的温度下其电阻值也不一样,因此热敏电阻被用来进行温度测量。在电子行业中,热敏电阻被广泛应用于温度测量、控制和保护电路等方面。

热敏电阻作为应用广泛的电子元件,有许多参数,不同参数代表的含义也不一样,作用和用途也不一样。

你看得懂热敏电阻丝印参数的意思吗?看不懂也没关系,用NTC 5D-9举例子教你认识热敏电阻上的各个参数。

热敏电阻按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。

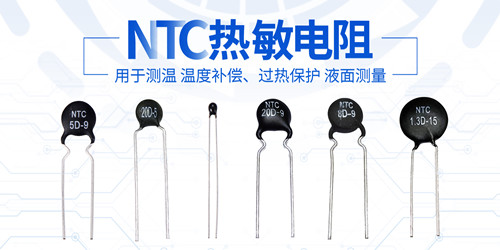

图中的热敏电阻NTC 5D-9上的“NTC”为负温度系数热敏电阻,其电阻值随着温度的下降而增加。

图中热敏电阻NTC 5D-9上的“5”是指额定零功率电阻值为5欧姆(Ω)

根据标准规定,额定零功率电阻值是指NTC热敏电阻在基准温度25℃的时候测得的电阻值大小,这个电阻值是NTC热敏电阻的标称电阻值,也就是说在25℃时,热敏电阻NTC 5D-9的标称电阻值为5Ω

图中热敏电阻NTC 5D-9上的“D”是“DISK”的简称,其意思为圆盘形,代表热敏电阻NTC 5D-9上的外观为圆片型。

图中热敏电阻NTC 5D-9上的“9”是指热敏电阻的直径大小,说明热敏电阻NTC 5D-9直径大小为9毫米。热敏电阻直径大小除了9毫米之外,还有5毫米,7毫米,11毫米大小选择。

那么热敏电阻的直径是越大越好吗?并不是,在选型号时并不是说NTC热敏电阻的直径越大越好,而是要根据电路的实际情况和位置大小来选择合适的型号。

以上用热敏电阻NTC 5D-9为例,详细介绍了如何看懂热敏电阻的丝印参数,在选购热敏电阻时可作为参考。

以NTC 5D-9为例子教你看懂热敏电阻丝印参数2.jpg
