面向欧美市场的电源插座产品，在准入阶段必须通过UL､CE､IEC61643等多项严苛的安规认证，其中雷击浪涌与电网瞬时过电压测试是产品认证的核心关卡。

近期，受上游原材料价格波动及部分经销商配合度下降的影响，许多插座制造企业在研发与量产阶段面临成本与交期的双重压力。在浪涌测试阶段，研发工程师频繁遇到器件损坏､焦耳容量不足导致批量测试失效的问题。

当单一规格的压敏电阻(MOV)​难以匹配大功率､长脉宽的浪涌冲击工况时，将压敏电阻并联成为业界普遍采用的优化方案。

本文将针对插座研发人员关心的两个核心问题--并联后的焦耳容量计算与残压变化趋势，进行深度解析。

一､欧美插座严苛浪涌工况决定并联方案的必要性

欧美部分区域电网线路老旧，且雷雨天气频繁，瞬时雷击浪涌频发。根据IEC标准规定，欧美地区对电源插座的抗浪涌要求远高于国内常规标准，要求插座在承受多次8/20μs､10/1000μs浪涌冲击后，无短路､起火､绝缘失效或外壳熔融现象。

浪涌冲击的能量均由压敏电阻吸收，其吸收能力以焦耳(Joule)值衡量。焦耳容量不足易导致压敏电阻击穿､烧黑，甚至引发起火隐患。然而，单颗大焦耳容量的压敏电阻受封装尺寸限制，不仅单片成本偏高，且大直径器件会产生较大的焊接应力，挤占PCB空间，导致重新开模及物料成本上升。

相比之下，采用两颗及以上同规格压敏电阻并联的方案，可以在不改动现有结构､合理控制成本的前提下，成倍提升整体能量吸收能力，适配欧美电源插座的严苛要求。

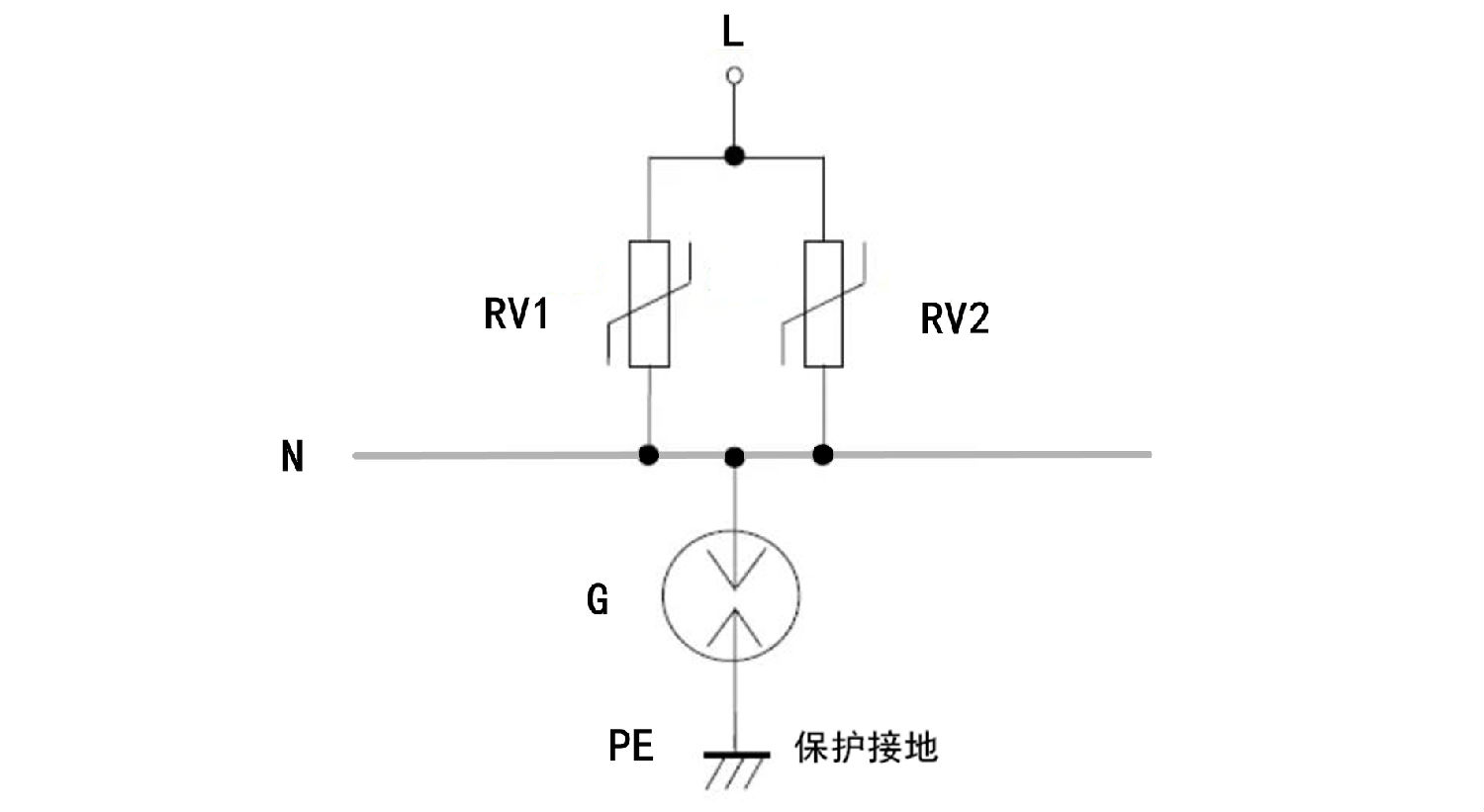

 压敏电阻并联电路图

二､压敏电阻并联后的焦耳容量变化规律

在严格的工程规范前提下，采用同型号､同批次､同工艺的压敏电阻并联，浪涌能量会均匀分配至每一颗器件。

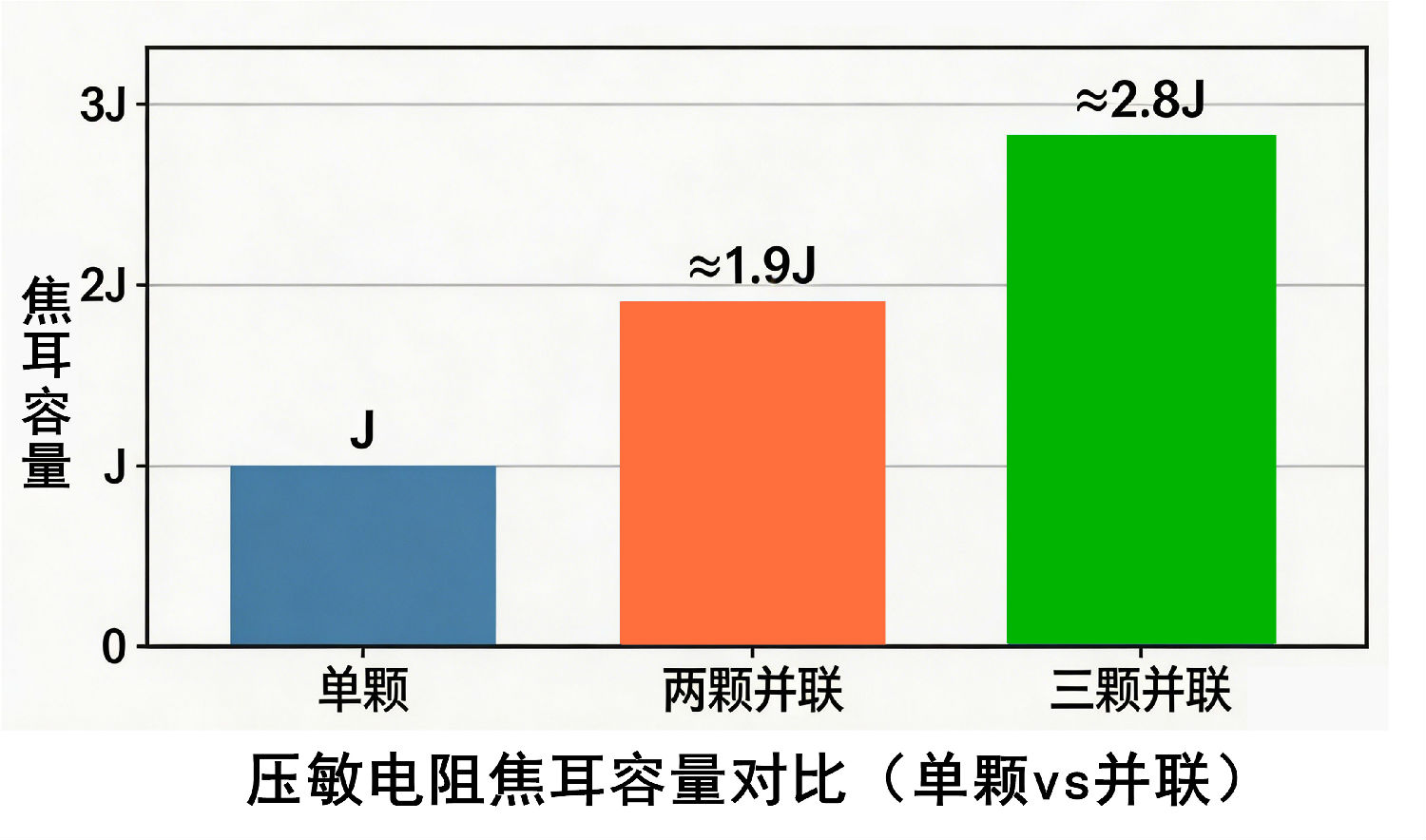

理论上，两颗单颗额定焦耳容量为J的压敏电阻并联，总焦耳容量约为2J；三颗并联则接近3J。但由于器件间客观存在微小差异，实际总焦耳容量会略低于理论值。

因此，通用设计规范要求预留10%左右的安全余量，以规避能量分配不均导致的单颗器件提前失效。

结合欧美插座的实际应用场景，智旭电子(JEC)建议进行分级选型：

1. 普通10A基础插座：常规浪涌能量需求较低，单颗压敏电阻即可满足。

2. 雷雨多发地区出口款：建议采用两颗压敏电阻并联，提升安全余量。

3. 16A/20A大功率排插､智能快充插座：后端芯片耐压余量小､抗浪涌要求高，推荐两颗压敏电阻并联。

4. 工业级延长插座：浪涌测试等级高，优先采用两颗或以上压敏电阻并联组合。

三､并联后残压指标的稳定性分析

残压(ClampingVoltage)是保护后端电路的关键指标，指浪涌电流流经压敏电阻时其两端呈现的瞬时峰值电压。许多工程师担忧并联会抬高残压，增加后端芯片的击穿风险。

事实恰恰相反，合规的并联方案不会导致残压升高。压敏电阻的残压由其自身材料､片径和伏安特性决定，与并联数量无关。多颗同规格压敏电阻并联后，总浪涌电流被均匀分流，单颗压敏电阻实际承受的瞬时电流反而降低。

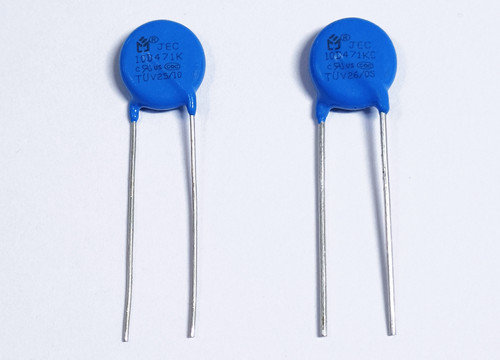

例如：单颗10D471压敏电阻，通入2000A(8/20μs)浪涌电流，实测残压约820V；当两颗同规格10D471并联，通入总电流4000A时，每颗分流2000A，实测残压依旧稳定在820V上下，保护效果保持不变。

特别注意：严禁将不同规格､不同电压､不同批次的压敏电阻混合并联。参数不一致会导致电流集中在低导通电压的器件上，造成单颗过载失效及残压异常波动。

四､智旭电子(JEC)：快速响应，源头原厂保障

面对当前供应链中经销商配合度差､交期缓慢的痛点，选择具备强大研发与制造实力的源头原厂至关重要。

近日，一家专供亚马逊平台的欧美电源插座头部制造商，在经历供应链阵痛后，经过严格审厂，选择与智旭电子达成深度合作。JEC凭借快速的交期响应和专业的技术方案，成功解决了客户的燃眉之急。

智旭电子(JECElectronics)深耕安规器件制造23年，压敏电阻系列产品已全面通过UL1449(证书号：E486000)､CQC､TUV等多国安规认证。

JEC压敏电阻参数一致性高，离散性小，适配多颗并联工况。我们将持续以快速的响应速度和稳定的产品品质，助力广大电源插座制造企业提升出口产品的长期稳定性与国际市场竞争力。
