在开关电源、工控设备、通信基站的防雷防浪涌设计中，压敏电阻（MOV）凭借纳秒级响应速度和非线性伏安特性，成为了标配的防护器件。

多数工程师在选型时，严格核对压敏电压、通流容量、残压三大参数，确认达标后便放心使用，并顺利通过了出厂前的浪涌测试。

然而，真正的噩梦往往发生在设备部署的1-2年后。

现场设备突然出现后级电路击穿，甚至压敏电阻​发热起火。排查现场环境，却发现近期没有强雷击，也没有大幅的电网波动。

你核对了BOM表，参数没选错。到底哪里出了问题？

▍隐形杀手：压敏电阻的“慢性损耗”

工程师常犯的一个认知误区是：把压敏电阻当成了“长效防护的盾牌”。

实际上，压敏电阻是消耗型元件。它的核心基材是氧化锌（ZnO）陶瓷，依靠内部晶界势垒实现“常态绝缘、高压导通”。但这个晶界结构不是长期稳定不变的。

每一次吸收浪涌，都在压敏电阻内部留下微小的伤痕，晶界层被局部破坏。这就像一块防弹衣，虽然挡住了子弹，但防弹纤维已经受损。

压敏电阻很少因单次雷击损坏，而是多次雷击冲击累积形成的慢性损耗。

导致老化的三大元凶：

1.频繁的微小浪涌（消耗寿命）

电网中大型电器的启停会产生频繁的微小浪涌。出厂时能扛住10kA浪涌的压敏电阻，在经历了成百上千次微小冲击后，晶界缺陷积累，运行两年后可能连5kA都扛不住了。

2.温度应力（加速材料老化）

电源产品内部环境温度往往远超室温。长期处于高温下，压敏电阻晶界层的离子迁移加速，势垒高度逐渐降低。后果就是漏电流增大，漏电流增大又会产生更多热量，导致热击穿起火。

3. 湿度侵入（表面漏电）

在南方梅雨季节或沿海高湿地区，湿气侵入压敏电阻内部，会导致崩溃电压降低。原本220V下绝缘的器件，在高湿环境下漏电流激增，导致短路烧毁。

▍真实案例代价：被忽视的老化引发火灾

某地的箱变浪涌保护器，内置的压敏电阻长期带电运行，缺乏维护。

从外观看，压敏电阻没有炸裂，也没有短路痕迹。但实际上，它的压敏电压已经严重偏低，漏电流严重超标。

漏电流发热形成恶性循环，内部形成导通小孔，持续的工频电流造成热击穿，发热起火，烧毁了昂贵的变压器设备。

这种“隐性老化”，在常规的出厂测试中很难被发现。

▍智旭电子：如何改善设备老化故障？

针对设备在恶劣工况下运行1-2年后频发故障的痛点，JYH HSU(JEC)ELECTRONICSLTD.从材料配方、烧结工艺和封装设计三个维度，提升MOV的使用寿命和抗老化能力：

痛点一：反复浪涌冲击后的性能衰减

智旭方案：抗浪涌疲劳设计。

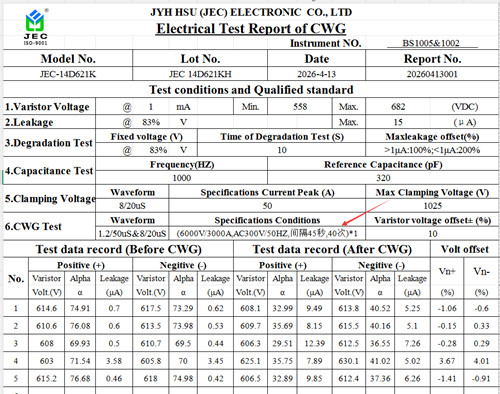

我们对14D 621K型号进行高标准的组合波疲劳测试：施加6000V/3000A的组合波，连续冲击40次（间隔45秒）。测得结果显⽰，压敏电压变化率严格控制在±10%以内。

客户价值：在雷击频繁的地区（如东南亚、户外基站），压敏电阻依然能保持充足的保护裕度，降低中后期的设备故障率。

痛点二：高温高湿环境下的漏电流激增

智旭方案：高性能环氧树脂封装。

采用高致密度的ZnO配方优化烧结工艺，并升级外部环氧封装。即使在85℃/85%RH的双85环境下，依然能有效阻隔湿气侵入，漏电流变化率小。

客户价值：可适配户外充电桩、沿海工厂等高湿环境，减少潮湿导致的早期劣化。

痛点三：老化失效时的起火隐患

智旭方案：UL94V-0阻燃。

全系列产品采用符合UL94V-0阻燃等级的环氧树脂包封。

即使在极端工况下发生热击穿，也能有效阻燃，将故障控制在器件本身，保护整机安全。

▍别让售后成本吞噬了您的硬件利润

压敏电阻虽小，却是电路安全的关键防线。老化不是小事，选错器件，省下的是几毛钱BOM成本，赔掉的却是高昂的现场维护费用和品牌口碑。

智旭电子深耕无源器件制造23年，系列产品已获取UL1449(证书编号：E486000)、CQC、TÜV多国认证，企业通过ISO9001:2015质量管理体系认证。

如果您的设备经常在现场出现“莫名其妙”的击穿或烧毁故障，欢迎联系智旭电子技术顾问。

我们的工程师将为您提供一对一的老化失效分析、选型优化方案及免费测试样品！

智旭元器件原厂，压敏电阻型号齐全，质量有保障，售后无忧，已经通过ISO9001:2015质量管理体系认证；安规电容器（X电容及Y电容），压敏电阻器通过各国认证，陶瓷电容器，薄膜电容器，超级电容器均符合低碳指标。

智旭元器件原厂拥有23年的制造经验，用经验铸造好品质，值得您信赖！如您有技术上的疑问或者需要样品需求，可联系我们。
