在AC-DC电源项目中，研发团队经常遇到一种“看起来已经解决”的问题：常温样机运行正常，到了高低温、满载老化或输入浪涌测试时，MOSFET尖峰又超标；EMI在实验室勉强通过，换一批物料却重新整改；一个单价并不高的电容，带来了返工、延期和现场客诉。

高压瓷片电容确实可以帮助解决其中一部分问题。但决定可靠性的，并不是器件外壳上印着“1kV、3kV或6kV”，而是选用的介质、额定条件和安规类别是否与电路位置匹配，实际峰值、能量、频率和温度是否经过验证。

高耐压不等于高可靠，把正确的电容放在正确的回路，并留出可验证的设计裕量，才是高压瓷片电容为AC-DC电源创造价值的方式。

一、先纠正一个误区：一颗高压瓷片电容，难以单独决定整机寿命

AC-DC电源的寿命通常由多个薄弱环节共同决定，包括电解电容的热老化、功率半导体的结温与雪崩应力、磁性元件的绝缘、焊点疲劳、PCB污染与爬电距离，以及整机的散热和任务剖面。

高压瓷片电容采用固体陶瓷介质，不存在液态电解质挥发、干涸的问题，因此在部分高温、高频辅助回路中具有优势。但陶瓷电容也不是“不会老化”：它仍可能因过压、重复脉冲、湿热、热冲击、机械应力、包封裂纹或绝缘距离不足而失效。IEC 60384-14:2023甚至特别强调，电容包封的机械裂纹需要作为安全问题关注。

因此，更准确的说法是：高压瓷片电容通过降低某些关键回路的电压和高频噪声应力，帮助减少系统失效风险，而不是独立延长整个电源的寿命。

二、位置一：RCD吸收回路——关键不是“耐压够高”，而是能否处理漏感能量

在反激电源中，MOSFET关断时，变压器初级漏感会与寄生参数共同产生尖峰和振铃。RCD钳位网络通过二极管、电阻和电容协同工作，把尖峰限制在MOSFET能够承受的范围内。

这里的电容不是简单“接住一次高压”就完成任务。它需要在每个开关周期反复充放电，因此必须同时面对峰值电压、每周期能量、开关频率、介质损耗和温升。Power Integrations的钳位设计指南要求从漏感、峰值初级电流、开关频率和允许的MOSFET总电压出发计算钳位参数，并在样机上实测和迭代，而不是只看电容额定电压。

对研发工程师而言，至少要回答四个问题：实测最高VDS是多少？漏感能量有多大？电容在实际频率下的损耗和温升是多少？最坏输入、满载与异常工况下还剩多少裕量？

在经脉冲能力和温升验证后，低损耗的I类高压陶瓷电容可以用于部分高频吸收或缓冲回路。但陶瓷电容不具备薄膜电容常见的自愈特性，超过电场或能量极限时可能出现硬击穿。因此，高压薄膜、陶瓷或其他钳位方案应根据能量、频率、体积和失效模式综合选择，不能把某一种介质写成所有RCD回路的通用方案。

三、位置二：高频旁路与局部去耦——标称容量不等于工作中的有效容量

高压瓷片电容体积小、引线短时寄生参数较低，适合在高频电流回路中提供局部旁路。但不同陶瓷介质的表现差异很大。

Murata与TDK的技术资料均指出，Class 1与Class 2使用不同的介质体系；高介电常数Class 2材料会表现出更明显的温度、偏压和老化效应。 Murata进一步提醒，电源滤波设计不能只接受目录中的标称容量，而应结合实际施加的直流或交流电压确认有效容量。

这意味着，采购清单上的“222M、472M”只是起点。工程设计真正需要的是：在实际电压、温度和频率下，这颗电容还剩多少有效容量，损耗是否可接受，温升是否超限。

四、位置三：输入端与隔离边界EMI——普通高压瓷片不等于安规电容

这是容易造成认证风险的地方。

在AC输入端，跨接L-N的电容主要处理差模噪声，应使用相应X类安规电容；从L或N连接到保护地，或跨越一次侧与可触及二次侧形成共模回路时，应使用相应Y类安规电容。RECOM对X/Y电容的说明也明确区分了“line-to-line”和“line-to-ground”用途。

IEC 60384-14规定了连接交流电源、用于电磁干扰抑制的固定电容的额定值、试验和安全要求。 因此，即使一颗普通高压直流瓷片标称3kV或6kV，也不能仅凭耐压数值替代X/Y安规电容。

这一区分对工程和采购同样重要。工程端选错类别，可能带来触电、起火或绝缘失效风险；采购端把“同容量、同耐压”理解为可直接替代，则可能导致整机安规重测、认证延期和批量返工。

跨线看X类，线对地或隔离边界看Y类；普通高压电容与安规电容的差别，不只是额定电压，而是失效安全、脉冲、耐久、阻燃和认证体系。

五、恶劣环境不是一个温度数字：还要看湿度、海拔、机械应力和绝缘结构

户外LED驱动、工业控制、充电设备和光伏辅助电源，往往同时经历高温、温差、湿气、浪涌和污染。陶瓷介质没有电解液干涸问题，但高温仍会影响绝缘与损耗；湿气可能沿包封和引线界面进入；温度循环与PCB应力可能诱发微裂纹；高海拔还会降低空气绝缘能力。

因此，判断一颗高压瓷片能否用于恶劣环境，不能只看“-40℃～+125℃”一行。还要核对类别温度、额定电压随温度的限制、湿热与耐久试验、阻燃包封、引线间距、PCB爬电距离和整机污染等级。

若用于车载OBC，还应选择满足相应车规可靠性和追溯要求的产品。普通工业级高压瓷片即使电气参数相同，也不能仅凭“全固态”三个字推定为车规适用。

六、研发与采购都能使用的“五问选型法”

这五个问题能把一次“按容量和耐压询价”，变成一次可验证的可靠性决策。对采购而言，这也能避免低价替代后产生更高的EMI整改、停线、返工和售后成本。

七、真正有效的验证：波形、温升、参数和极限条件缺一不可

完成初选后，建议在样机上验证开关节点峰值与振铃、吸收电容两端波形、满载稳态温升、输入高低压极限、启动和短路恢复，以及高低温后的容量、损耗、绝缘电阻与耐压。对市电及隔离边界应用，还应核对漏电流、X/Y等级、爬电距离和整机认证要求。

如果电容在常温下“能工作”，但最坏条件下没有测过电压、温升和参数漂移，那么设计仍然没有闭环。

八、从元件价格转向全生命周期成本

高压瓷片电容在BOM中的单价通常不高，但其选型错误可能出现在项目后期：EMI实验室重测、MOSFET异常损坏、老化良率下降、客户现场返修。此时付出的成本远高于元件差价。

JYH HSU (JEC) ELECTRONICS LTD.深耕电子元器件制造23年，可提供1kV～30kV高压瓷片电容，以及Y1/Y2安规陶瓷电容。针对不同应用，可结合电路位置、峰值电压、介质、容量、脚距和安规要求协助选型，并提供相应规格与测试资料。

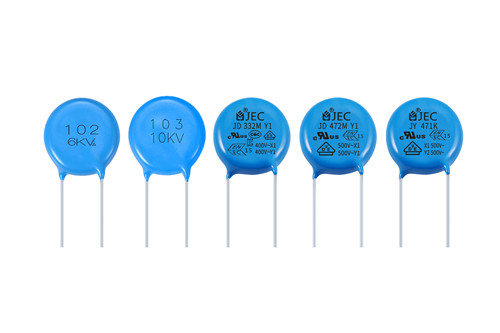

例如，102M 6kV可作为高压瓷片系列的选型示例；涉及线对地或隔离边界的EMI应用，则应转入相应Y1/Y2安规系列评估，如JD 332M Y1，而不是用普通高压直流瓷片替代。

需要确认RCD吸收、高频旁路或 X/Y安规位置该用哪一类电容？可联系技术顾问，提供工作电压、峰值波形、频率、环境温度和电路位置，我们将协助完成选型与资料匹配。
