在开关电源的量产项目中，EMI（电磁干扰）超标是硬件工程师不想看到的结果。

EMI测试一旦挂科，不仅意味着昂贵的测试费打了水漂，更严重的是产品认证延期、返工改板，导致时间和研发成本双双飙升，错失市场先机。

遇到EMI传导超标，很多工程师的“肌肉记忆”是：加大共模电感。

但结果往往是：成本增加了，体积变大了，超标问题却依然没有改善。

为什么？因为EMI整改绝不能靠猜，要根据超标频段对症下药！

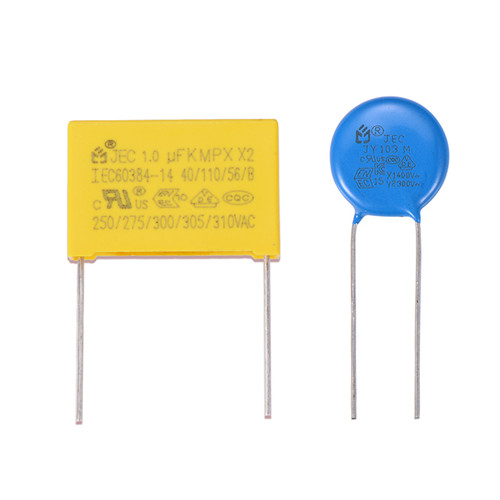

今天，基于JYH HSU(JEC)ELECTRONICS LTD.23年的无源器件应用经验，拆解不同频段EMI的形成原因，如何通过精准匹配安规电容来解决问题。

▍频段一：0.15~0.5MHz（差模干扰为主）

——别怀疑，是你的X电容太小了

【失效案例】

某系统直流供电控制盒进行传导测试时，待机状态顺利通过，但带上24V直流电机负载后，低频段严重超标。原设计输入X电容参数为103（即0.01μF）。

【专家诊断】

0.15-0.5MHz频段以差模干扰为主。X电容跨接在L-N线之间，主要职责就是抑制差模干扰，通过提供低阻抗回流路径来分流噪声。

该案例中，103（0.01μF）的容量太小，对低频差模噪声的衰减能力有限。

【对症下药】

·解决方案：增大X电容容值。建议将输入X2电容从0.01μF增大到0.22μF（224）或0.47μF（474）再进行对比测试。

·避坑提醒：如果增大X电容后，低频EMI依然没有改善，请立即停止继续加大容值！此时应转向排查PCB布局寄生电感是否过大，或电容ESR是否过高。

▍频段二：0.5~5MHz（差共模混合）

——协同作战，X电容与共模电感缺一不可

【失效案例】

某25W开关电源传导测试超标。原电路使用0.1μF的X电容和30mH共模电感。结果不仅1MHz前超标，1-5MHz之间也大面积飘红。

【专家诊断】

0.5-5MHz是一个棘手的差模与共模干扰共存的混合频段。

·1MHz前超标，说明X电容太小，无法压制差模噪声。

·1-5MHz超标，说明共模电感感量不足，难以抑制共模干扰。

在这个频段，单靠加大X电容（对共模无效）或单靠共模电感（无法完全覆盖混合频段）都是行不通的。

【对症下药】

·解决方案：双管齐下。将X2电容从0.1μF增大到0.22μF（处理差模），同时将共模电感增加到50mH（抑制共模）。

▍频段三：5~30MHz（共模干扰为主）

——Y电容的容量与“地理位置”是关键

【失效案例】

某电源适配器在5MHz处出现尖锐的共模干扰尖峰，超标严重。工程师尝试更换各种共模电感、调整X电容，均无济于事。

【专家诊断】

5MHz以上的高频段，以共模干扰为主。此时，Y电容负责为共模干扰提供从L/N线到地线的低阻抗泄放路径。

经排查发现，该案例中Y电容被放置在了紧贴变压器初级侧的位置！高频共模噪声通过空间耦合到了L/N线上，导致严重超标。

【对症下药】

·解决方案：优化Y1/Y2电容的容量匹配。

·避坑提醒：Y电容在PCB布局上，要远离变压器和散热器等强干扰源！

对于外壳接地的产品，还可以在地线上用磁环串绕2-3圈，这对10MHz以上的高频干扰有不错的抑制效果。

▍结语：让专业的人做专业的事

EMI整改是一项系统工程，选对安规电容的容量、材质和布局位置，往往能起到不错的效果。
