从安装位置、绝缘等级、出电流预算到整机认证，避免EMI整改后又卡在安规测试。

在适配器、充电器、家电、LED驱动、工业控制、通信电源和医疗设备中，Y电容往往同时承担两项任务：为高频共模噪声提供受控回流路径，同时保持危险电压与可触及部分之间的安全隔离。

问题在于，很多项目仍在用一句“Class I选Y2、Class II选Y1”做决策。这句口诀抓住了部分常见应用，却忽略了决定Y1/Y2的三个条件：电容安装位置、所桥接的绝缘类型，以及适用的整机安全标准。

这也是为什么有些项目在EMI阶段看似已经解决，到了触电流、耐压或认证结构审查时又需要重新改板。

一、先分清：Class I / Class II说的是整机防电击方式

依据IEC 61140体系下的通行定义：

• Class I设备以基本绝缘作为初始保护，并将可触及导电部分连接到保护接地（PE）。当基本绝缘失效时，PE为故障电流提供保护路径。

• Class II设备不依赖PE，而是通过基本绝缘加附加绝缘形成双重绝缘，或采用具有等效保护能力的加强绝缘。

两脚插头和三脚插头可以帮助识别，但不能代替电气结构判断。功能地（Functional Earth）用于EMC或功能目的，也不能等同于保护接地。

还要避免另一个常见混淆：IEC Class II描述的是防电击结构，不是北美NEC中的Class 2限功率电路，也不是医疗器械按监管风险划分的类别。

二、Y1 / Y2说的是电容桥接的绝缘与脉冲等级

IEC 60384-14将Y电容用于“其失效可能带来触电危险”的跨线位置，并对其电气、机械可靠性和容量加以约束。

要注意的是：

设备的Class标签不能直接替代对“电容跨接哪一级绝缘”的判断。

同一台Class I设备里，L/N至PE的Y电容和一次侧至可触及二次侧的Y电容，安全角色并不相同。前者在满足额定电压、过电压条件和整机标准的前提下，常见Y2方案；后者如果跨越双重或加强绝缘边界，则不能因为整机有PE就降低隔离要求。

三、三个常见场景，为什么不能只套口诀？

场景1：Class I设备的L/N至PE

这类Y电容主要为共模噪声提供到PE的高频路径，Y2是常见选择。但“常见”不等于“无条件适用”。研发仍需核对：

• 电容实际承受的持续交流电压；

• 目标市场对应的过电压和脉冲要求；

• 适用整机标准；

• 保护导体电流预算；

• 具体料号是否处于有效证书范围内。

如果把功能地误当成PE，整个判断基础就会出错。

场景2：Class I设备的一次侧至可触及二次侧

保护接地解决的是可触及导电外壳在基本绝缘失效时的防护问题；它并不会自动降低隔离变压器一次侧与可触及输出之间的绝缘要求。

因此，USB、通信端口或其他可触及二次侧与一次侧之间的Y电容，仍需按该隔离屏障要求选择。若该处承担双重或加强绝缘，单颗Y1通常是更直接的器件方案。

场景3：Class II适配器或充电器的一次侧至二次侧

Class II设备没有保护接地。一次侧与二次侧之间的Y电容既帮助抑制共模干扰，又处于用户可触及输出的安全隔离边界。

工程上常见单颗Y1跨接该屏障。部分标准和结构也可能允许两颗Y2串联，分别构成基本与附加绝缘，但并不等于把两颗同规格电容串在同一间隙上就完成了。中点结构、PCB爬电距离和电气间隙、单故障状态、元件证书及适用整机标准都需要一起评估，并由安规工程师或认证机构确认。

四、Y电容不是越大越好：EMI改善要与触电流预算一起看

Y电容增大后，在目标频段内的容抗可能下降，有利于高频共模电流回流；但在交流电网上，它也会增加位移电流。

一阶估算可使用：

I≈2πfCU

以240VAC、60Hz、2.2nF为例，理想正弦条件下的电容电流约为0.199mA。这个数只能用于前期估算，不能直接作为整机触电流结论，因为量产和认证还要考虑：

1 电网输入电压上限与频率上限；

2 电容容量正偏差；

3 多颗Y电容的总贡献；

4 变压器绕组间及其他寄生电容；

5 正常状态与单故障状态；

6 标准规定的人体阻抗测量网络和测试连接；

7 可触及外壳、输出端、保护导体或患者连接等不同测量对象。

因此，“Class I一律3.5mA、Class II一律0.25mA”不适合作为跨行业通用规则。信息通信设备、家电、灯具和医疗设备分别可能适用IEC 62368-1、IEC 60335-1、IEC 61347和IEC 60601-1等标准。医疗设备还要区分保护导体电流、接触电流和患者漏电流，要求可能显著不同。

正确做法是：先按终端标准建立全机电流预算，再给Y电容分配额度。

五、研发和采购应该共同核对的六项内容

1. 连接位置与绝缘边界

在原理图和PCB上标明电容连接点，不只写“Y cap”。确认它跨接的是基本、附加、双重还是加强绝缘。

2. 额定值与脉冲类别

Y1/Y2名称之外，还要核对额定交流电压、瞬态条件、使用温度、容量容差和实际材料特性。不能只比较标称耐压。

3. 整机触电流预算

在输入电压/频率上限及不利容差下估算，再按规定测量网络验证正常和单故障状态。

4. PCB爬电距离与电气间隙

合规Y电容不能补偿不合规的PCB间距。污染等级、材料组别、工作电压、海拔和涂覆条件都会影响结构判断。

5. 证书必须匹配具体料号

采购不能只看供应商网页上的认证标识。需要核对证书编号、产品系列、Y子类、额定电压、容量范围、尺寸/引脚形式及生产信息是否覆盖拟采购料号。

6. 从样品到量产的一致性

除初始容量与耐压外，还应关注绝缘电阻、湿热、温度循环、可焊性/回流焊适应性、阻燃和批次追溯。对于SMD方案，还要验证焊盘、钢网、回流曲线和板弯应力。

六、智旭电子如何协助客户做好选型与认证支持？

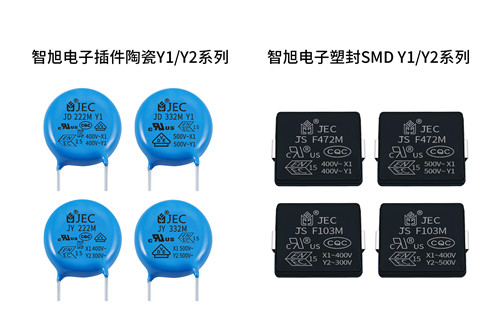

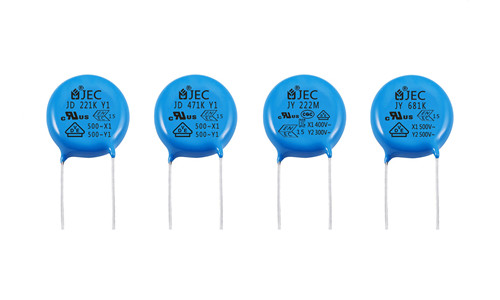

JYH HSU (JEC) ELECTRONICS LTD. 1988年于台湾创立，2003年于东莞设厂，专注瓷介及安规陶瓷电容制造。针对不同PCB结构与装配方式，可提供插件和SMD塑封陶瓷Y1/Y2系列。

依据当前承认书：

 SMD承认书还列出了耐电压、绝缘电阻、温度循环、湿热、脉冲、阻燃及回流焊等试验方法。以回流焊适应性为例，文件给出的测试条件包括150–180°C预热、260°C峰值、30±10秒回流时间及4次回流循环。

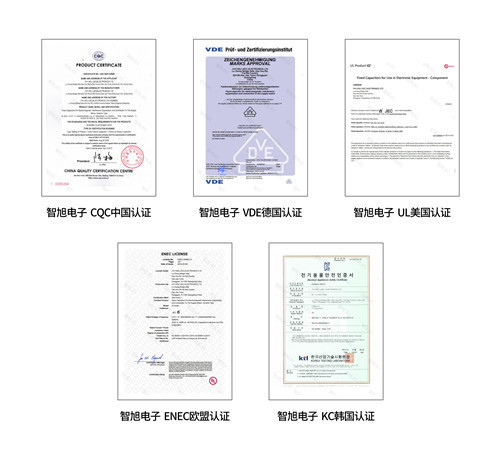

在认证资料方面，SMD承认书列示UL/CSA、CQC、ENEC、CB等范围；插件系列承认书还列示VDE、KC等。由于认证覆盖会随系列、额定值和证书状态变化，智旭电子建议在送样前进行料号—承认书—证书范围三方核对，而不是只给出一个笼统的“认证”结论。

 ​

七、把项目参数发过来，我们先做初步选型核对

为了便于沟通，建议一次提供以下信息：

1 产品类型与应用场景；

2 适用整机标准；

3 Class I / Class II及接地方式；

4 Y电容在原理图中的连接位置；

5 输入电压、频率和目标市场；

6 目标容量、允许容差与PCB限高；

7 当前EMI超标频段或测试截图；

8 触电流目标及正常/单故障测试条件；

9 插件或SMT装配要求；

10 预计样品与量产需求。

智旭电子可基于这些信息提供初步规格匹配、候选料号和样品建议。采用方案仍应结合整机结构、实际测试和认证机构意见确认。

免责声明：本文用于前期工程交流，不替代整机安规评估、正式标准文本或认证机构判定。标准版本、国家偏差与证书有效范围应在项目认证阶段复核。
