在UPS项目中，压敏电阻往往不是BOM里昂贵的器件，却可能决定一次浪涌测试能否通过，也可能在量产后决定输入保险丝、整流桥、PFC级和辅助电源要承受多大的电气应力。

很多项目的排查路径非常相似：浪涌测试失败，换一个更大的MOV；现场保险丝熔断，再换一个更高压的MOV；短期内故障消失，就认为问题已经解决。

但对工程师来说，真正需要回答的不是“14D还是20D”，也不是“471K还是561K”，而是：

这个MOV是否在正常电网、浪涌冲击、临时过电压和寿命终点之间，建立了一个可验证的保护窗口？

这也是研发经理、OEM/ODM采购与分销商共同关心的问题。因为一个错误选型带来的成本，不只是一颗器件，而是认证重测、BOM变更、现场返修、紧急换料和项目交付风险。

一、UPS客户真正担心的，不是MOV会不会动作

UPS的核心任务，是维持关键负载的供电连续性。不同拓扑的运行方式和转换特性并不相同，因此不能笼统地把所有UPS都描述为“毫秒级切换”。但无论采用哪种拓扑，输入端防护出现问题，都可能引发相似的客户后果：

• 实验室浪涌测试中，UPS重启、保护锁死或器件损坏；

• 上市后只在某些电网环境中集中烧保险丝或返修；

• MOV没有明显炸裂，但漏电流和压敏电压已经发生漂移；

• 残压过高，整流桥、PFC开关器件或母线电容承受过压；

• 替代料参数看似相同，量产后却出现防护差异；

• 认证阶段临时改料，引发PCB、安规文件和测试计划连锁变更。

所以，MOV​的价值不只是“把高压吸收掉”。它必须在正常工作时不过早导通、浪涌发生时把电压限制在后级可承受范围、反复受压后仍保持可控，并在寿命终点安全退出。

二、先分清三种不同的电网应力

1. 浪涌：幅值高、持续时间短

IEC 61000-4-5用于规定浪涌抗扰度的测试方法。常见组合波涉及1.2/50 µs开路电压波形和8/20 µs短路电流波形，但“2 kV”或“4 kV”本身不是完整测试条件。

工程上还需要知道：测试施加在哪个端口，是线—线还是线—地；发生器源阻抗是多少；正负极性各多少次；脉冲间隔如何；UPS处于什么运行状态；整机采用什么性能判据。

2. 开关瞬态：可能频繁出现

接触器、继电器、电机、变压器和电容组的投切都可能产生瞬态。单次能量未必像严重雷击浪涌那样高，但重复次数可能更多。若只看MOV的单次Imax，就可能高估长期寿命。

3. 临时过电压TOV：持续时间更长

中性线异常、配电故障、接线错误或系统电压升高，都可能产生持续更久的过电压。MOV适合处理短脉冲，却不应被当作稳压器。持续导通会引起发热、漏电增加和热失控风险。

这也是为什么“把471K换成561K”有时能减少误动作，却不能被写成通用答案：更高的持续工作电压或压敏电压通常会提高实际钳位水平，可能把更多电压应力转移给后级。

三、UPS行业应如何理解标准边界

对UPS项目而言，几项标准承担的角色不同：

• IEC 62040-1规定UPS安全要求，目标包括降低火灾、电击、热、能量和机械危险；

• IEC 62040-2是完整UPS的EMC产品标准，规定发射、抗扰度、测试方法和性能判据，并引用IEC 61000-4-5进行浪涌抗扰度测试；

• IEC 62040-3规定完整UPS及相关功能单元的性能和测试要求；

• IEC 61000-4-5提供浪涌抗扰度的试验方法。

因此，某个MOV具有较大的通流能力，或者某一规格取得元件认证，都不等于UPS整机自动符合目标标准。整机结果还取决于端口、接地、绝缘结构、保护协调、PCB布局和测试状态。

同样，“测试后没有烧毁”也不是判断依据。UPS是否保持规定功能、是否允许短时性能下降、是否需要人工恢复，应按适用标准和产品类别的性能判据确认。

四、量产前必须核对的6个参数

1. MCOV：避免正常电网下的误动作

MOV的最大持续工作电压必须覆盖UPS规定的输入范围、电网容差和合理的长期异常状态。对于非正弦电压，还要核对峰值是否超过MOV允许的直流持续工作电压。

工程师需要给供应商的，不应只有“220 V”或“230 V”，而应包括：

• 最低/最高输入电压；

• 单相或三相、接线与接地方式；

• 允许持续时间不同的过电压条件；

• 设备内部MOV的最高环境温度。

2. V1mA：用于识别器件，不代表浪涌时的保护电压

V1mA是在规定直流测试电流下测得的压敏电压。它适合用于规格识别、容差和批次一致性管理，但不能直接替代实际浪涌时的钳位电压。

这也是“同样写着471K，为什么整机残压不同”的原因之一：器件尺寸、系列、容差、浪涌电流、引线和布局都会影响结果。

3. Vc：必须在实际目标电流下读取

MOV的电流越大，钳位电压通常也越高。选型时应从V-I曲线读取目标电流下的最大Vc，再加上走线和引线寄生电感产生的附加电压，与整流桥、PFC器件、母线电容和绝缘结构的耐受窗口比较。

只比较V1mA，不比较目标电流下Vc，可能出现两种结果：

• MOV选得过低，在电网偏高或TOV下频繁导通、提前老化；

• MOV选得过高，浪涌时残压超过后级可承受范围。

4. 脉冲电流与能量：不要把发生器电压直接当成MOV能力

MOV承受多少电流，取决于浪涌源阻抗和整个泄流路径。应依据测试条件、仿真或实测确定流经MOV的电流波形与能量。

盘径通常与通流和能量能力有关，但“20D一定优于14D”这一说法仍然过于简单。不同制造商、系列、波形和额定方法可能不同，必须回到具体规格书。

若需要并联MOV，也不能简单认为两颗器件就能平均分流。参数离散、布局阻抗和热耦合都会造成电流不均，应优先评估单颗更高能力器件，或采用经过匹配和验证的方案。

5. 重复脉冲与温度降额：Imax并非寿命指标

Imax通常描述规定波形下的最大非重复浪涌电流。真实UPS在使用寿命内，可能遇到多次较小浪涌、开关瞬态和高温运行。

应根据数据表中的重复脉冲降额曲线核对：

• 脉冲波形和持续时间；

• 预计次数和脉冲间隔；

• 单次能量与平均功耗；

• UPS机内环境温度与热点；

• 老化后的V1mA、漏电流和外观判据。

采购端还应关注样品与量产批次是否采用一致的测试条件。否则“样品通过”并不能充分代表长期量产结果。

6. 失效安全与PCB布局：保护器件本身也要被保护

MOV在超额浪涌或持续过电压下，可能出现参数漂移、漏电增加、短路、开裂或开路。真正的设计目标，不是声称MOV永不失效，而是让其失效过程可控。

需要同步检查：

• 保险丝、热熔断器或热脱扣方案是否与MOV协调；

• MOV周围是否与可燃材料保持合适隔离，或设置阻燃屏障；

• L-N、L-PE/N-PE配置是否符合接地与漏电要求；

• 浪涌回路是否短、直、低电感；

• 大电流路径是否绕开敏感控制与通信电路；

• 焊后引脚、金属件和实际装配状态是否改变电气间隙。

布局造成的寄生电感会抬高整机实际残压。器件响应再快，如果浪涌路径过长，保护效果仍会打折扣。

五、三个常见但代价很高的选型误区

误区一：浪涌等级越高，只要把盘径做大

盘径增大通常有利于通流和能量能力，但还要看MCOV、Vc、脉冲次数、温度和安装空间。只升级盘径，可能仍然解决不了TOV或后级耐压不足。

误区二：提高压敏电压，就能解决MOV老化

更高电压等级可能减少正常电网或轻微电压升高下的动作次数，但同时会抬高残压。应先明确后级最高耐受电压，再确定保护窗口。

误区三：元件有认证，UPS整机就更容易通过

元件认证是采购和合规的重要输入，但不是整机合格证。仍要看具体料号、安装方式、保护协调，以及完整UPS在目标标准下的测试结果。

六、工程与采购应共同确认的一页清单

工程端需要确认

1   输入电压范围及TOV场景；

2   浪涌端口、耦合方式、源阻抗、极性、次数和判据；

3   预计流经MOV的波形、电流和能量；

4   指定电流下的最大Vc与后级耐压；

5   重复脉冲及温度降额；

6   保险丝/热保护、接地、绝缘与PCB泄流路径。

采购端需要确认

1   具体料号的规格书、认证与环保资料；

2   V1mA、漏电流、尺寸和关键参数的批次控制；

3   样品与量产物料的一致性及追溯方式；

4   交期、MOQ、常用型号库存与替代料策略；

5   变更通知与异常失效分析支持。

这张清单的意义，是让“元件单价”与“项目总成本”同时进入决策。几毛钱的差异，如果换来一次认证重测、一次客户停机或一轮全球换料，并不是真正的降本。

七、智旭电子能为UPS项目提供什么

JYH HSU (JEC) ELECTRONICS LTD.拥有23年电子元器件制造经验。对于UPS及相关电力电子项目，我们更希望提供的不是一个笼统的“推荐型号”，而是一套可核对的选型输入与交付资料：

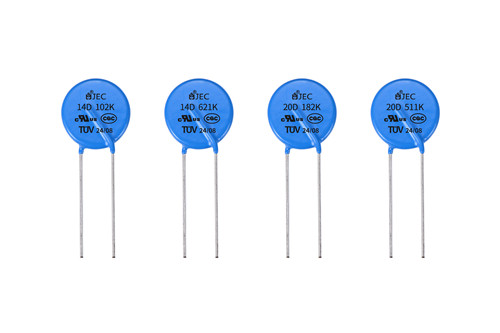

• 14D、20D、25D等MOV系列样品与规格匹配；

• 根据输入电压、浪涌测试、后级耐压和PCB空间，协助核对MCOV、V1mA、Vc与脉冲能力；

• 可按项目讨论铜电极、引脚、包封及批量定制需求；

• 提供批次追溯、规格书及具体料号对应的认证/合规文件；

• 原厂FAE参与测试前核查与失效后的参数复盘；

• 部分常用型号可支持快速交付，实际库存与交期以项目确认结果为准。

如果您正在开发或整改UPS输入端浪涌防护，可将以下四项资料发给我们：

1   输入电压范围；

2   目标浪涌测试条件；

3   后级最高耐受电压；

4   可用PCB空间与现有防护拓扑。

先把保护窗口算清楚，再决定是换盘径、换电压等级，还是调整整个防护路径。 有助于减少测试阶段反复换料带来的时间与成本消耗。

说明：本文用于工程选型沟通，不能替代UPS整机标准判定和实验室验证。认证项目应按目标市场当前适用标准版本、产品类别与测试计划执行；产品认证与性能资料以具体料号的有效文件为准。
