在现代电子系统的电源完整性 (PI) 设计中，多层陶瓷电容器 (MLCC) 及引线式陶瓷电容因其良好的高频特性和较低的等效串联电阻 (ESR)，被广泛应用于旁路 (Bypass)、去耦 (Decoupling) 和滤波 (Filtering) 电路中。

然而，许多硬件工程师在进行环境可靠性验证 (如 85℃高温老化或 - 20℃低温启动) 时，常遭遇系统复位、纹波超标或信号失真等偶发性故障。经过层层排查，失效根源往往指向一个容易被忽视的参数 ——Class II 陶瓷电容的温度特性 (Temperature Characteristics)。

​

本文将基于美·电子工业协会 (EIA) 标准，深入剖析 Y5P、Y5U、Y5V 三种常见介质材料的微观特性差异，并为工业与消费电子场景提供可靠的选型指南。

▍陶瓷电容的分类与 EIA 三字符代码解析

陶瓷电容的核心绝缘介质多为钛酸钡 (BaTiO₃) 经高温烧结而成。为了在体积与容量之间取得平衡，制造商会通过掺杂不同的改性剂 (如锆、锡等稀土元素) 来改变其介电常数。

根据 EIA 标准，陶瓷电容被划分为三大类。其中，Class II (高介电常数型) 因其 “小体积大容量” 的优势，占据了旁路与滤波应用的主流。但这种高介电常数是以牺牲 “温度稳定性” 为代价的。

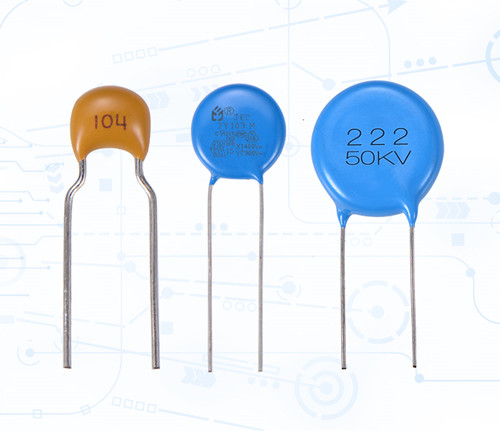

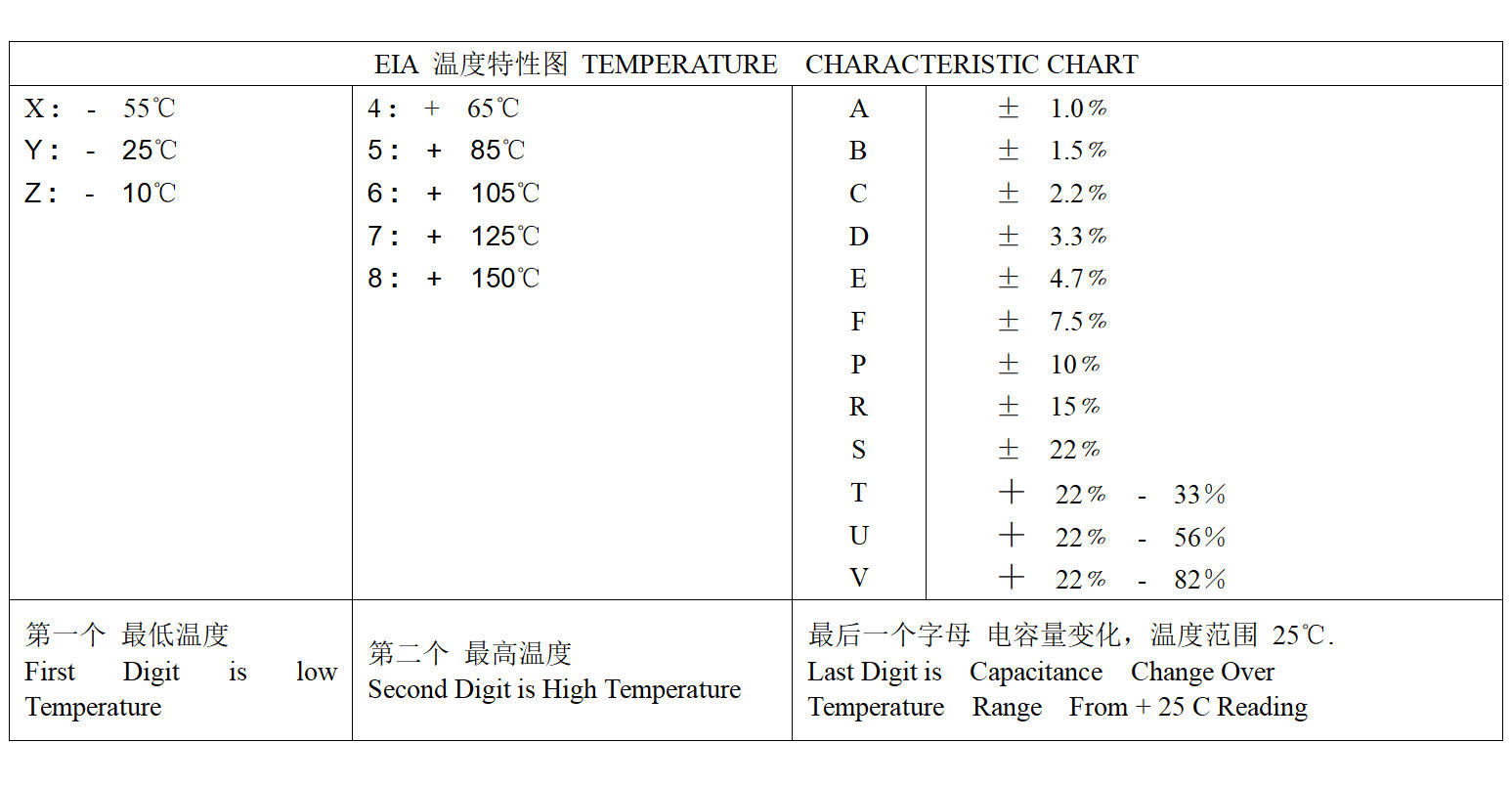

为了规范这种温度漂移，EIA 定义了明确的三位字符代码体系，用于标定电容在指定全温区内，容值相对于 25℃参考值的允许变化范围：

第 1 位字符 (最低工作温度)：X=-55℃，Y=-25℃，Z=+10℃

第 2 位字符 (最高工作温度)：4=+65℃，5=+85℃，6=+105℃，7=+125℃

第 3 位字符 (容值最大变化率)：P=±10%，U=+22%/-56%，V=+22%/-82%

通过代码解析可以看出，标称容值相同的 Y5P、Y5U 和 Y5V 电容，在 85℃的工况下，其实际有效容值将出现明显的分化。

▍Y5P、Y5U、Y5V 温漂曲线与微观特性对比

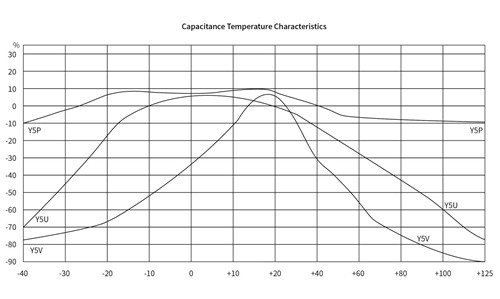

智旭电子 (JEC) 材料实验室通过精密 LCR 电桥，在 - 40℃至 + 125℃温区内对这三种介质进行了连续扫描，得出了以下典型的电容量 - 温度 (C-T) 特性曲线：

Y5P：平缓稳定的 “工业级” 选择

特性表现：在 - 25℃~+85℃的全温区内，容值波动控制在 ±10% 以内。曲线相对平缓，无剧烈的衰减变化。

微观机理：采用了更纯净的钛酸钡基料与特殊的居里点 (Curie Temperature) 展宽技术，介电常数 (K 值) 偏低，但晶格结构在热应力下稳定性良好。同时，其介电损耗 (DF) 通常≤2.5%，绝缘电阻 (IR) 表现良好。

应用定位：适用于对容值稳定性要求较高的工业控制采样电路、精密传感器信号调理、射频阻抗匹配等场景。

Y5U：均衡折中的 “消费级” 主力

特性表现：容值波动范围为 + 22%~-56%。在常温 (25℃) 附近表现稳定，但在高温 (85℃) 和低温 (-25℃) 两端，容值会出现明显的非线性衰减。

微观机理：通过掺杂工艺提高了 K 值，使得同等封装下可实现比 Y5P 更大的标称容量。它是体积、成本与稳定性之间的折中产物。

应用定位：广泛应用于工作环境相对温和的消费电子产品中，如蓝牙模块的电源旁路、智能小家电的控制板滤波等。

Y5V：大容量但高风险的 “偏科生”

特性表现：温度稳定性偏弱，容值波动高达 + 22%~-82%。这意味着一颗标称 10μF 的 Y5V 电容，在 85℃时其实际有效容值可能剩 1.8μF。

微观机理：较高的介电常数使其具备较高的容量密度 (Volumetric Density)，成本优势明显。但其晶格结构极易受热激发影响，且在长期湿热环境下，绝缘性能容易发生不可逆的退化。

应用定位：限用于常温、低精度的基础电源旁路，或对成本较为敏感的简易玩具电路。不建议用于宽温工业设备及高频精密滤波。

▍工程师必读：除了温漂，不可忽视的 DC 偏压效应

在实际的电源旁路设计中，Class II 陶瓷电容不仅面临 “温度漂移”的挑战，还会受到DC Bias (直流偏压效应) 的明显影响。

当在陶瓷电容两端施加直流电压时，钛酸钡晶体内部的电畴 (Electric Domains) 会被强电场极化并锁定，导致其对交流微小信号的响应能力下降，宏观表现为电容量的明显衰减。

工程提示：Y5V 和 Y5U 材质的 DC 偏压衰减较为明显。在接近额定电压工作时，其实际容值可能额外衰减 40%~60%。“高温衰减 + 偏压衰减” 的叠加效应，是导致许多系统在极限测试中纹波异常、误触发保护电路的重要原因。
