在开关电源、逆变器及各类工业控制设备的研发过程中，电磁兼容(EMC)设计与安规认证往往是工程师面临的较难跨越的门槛。在EMI滤波器的设计中，安规电容(X电容与Y电容)扮演着至关重要的角色。

然而，在产品经历严苛的雷击浪涌测试(Surge Test)、高低温循环老化或实地挂网运行后，滤波回路常常会出现一种特殊的失效现象：电容外观完好无损，但回路已断开，滤波功能丧失。

这并非质量事故，而是安全标准对安规电容提出的强制性要求——“开路失效”(Opencircuit Failure)。本文将深入剖析安规电容开路失效的微观机理，并提供面向复杂工况的高可靠选型指南。

▍为什么必须是“开路”？位置决定了失效底线

普通电容器(如MLCC或铝电解电容)在遭遇过压或绝缘老化时，常见的失效模式是内部击穿、两极导通(即短路)。但在交流电源输入端，这种短路失效是很危险的。

安规电容的分类(X电容与Y电容)并非基于其容量或介质材料，而是严格基于其在电路中的安装位置以及该位置失效后可能引发的严重后果。

X电容：跨接于L-N之间，防起火的底线

X电容主要用于抑制差模干扰。如果X电容发生短路失效，将导致火线(L)与零线(N)直接短接。瞬间产生的短路大电流会引发线路剧烈发热、产生电弧，易引起设备燃烧。

因此，IEC60384-14等标准严格要求，X电容在承受极限过压后，需呈现开路状态，切断短路电流，消除起火风险。

Y电容：跨接于L/N-PE之间，防触电的安全隔离

Y电容的位置更为关键，它用于抑制共模干扰，并提供高频噪声到地的通路。

如果Y电容发生短路，且设备接地不良(如地线悬空)，市电电压将通过短路的Y电容直接传导至设备的金属外壳。此时用户一旦接触外壳，将面临致命的电击风险。

因此，标准对Y电容的安全性要求远高于X电容：Y电容在任何异常应力下，都需以稳定的“开路”模式失效，不出现短路失效。

▍智旭(JEC)安规电容的制造壁垒：如何实现“可靠的开路”？

确保电容在遭遇雷击浪涌(可达8kV甚至更高)或绝缘老化时，能够稳定、可控地实现开路，考验原厂的材料科学与结构设计能力。智旭电子(JEC Electronics)通过以下核心技术，确保安规电容的安全：

1. 纳米级金属化薄膜与“自愈”(Self-healing)控制

JEC安规电容主要采用金属化聚丙烯薄膜(MKP)作为电介质。我们在薄膜表面蒸镀了具有特殊方阻梯度设计的金属层。

当电网中出现异常尖峰电压，导致介质薄膜的某个绝缘薄弱点被击穿时，击穿点产生的微小电弧能量，会瞬间将周围薄的金属镀层气化(蒸发)、氧化。这一微秒级的过程在击穿点周围形成了一个无导电金属的绝缘隔离区，使电容瞬间恢复绝缘性能。

经过多次雷击或过压导致的自愈后，有效电极面积逐渐减少，容量下降，电容将安全地演变为完全开路状态。

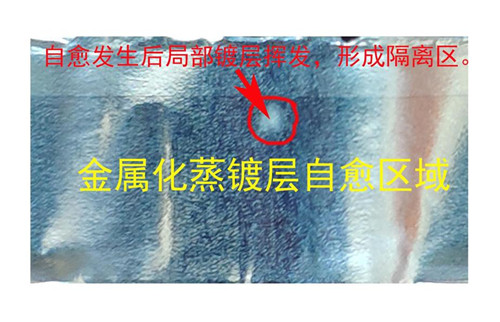

显微镜下的电容内部击穿（图片来源于网络）

2. 强化绝缘结构与真空灌封工艺

针对安全性要求较高的Y电容，JEC采用双重绝缘或加强绝缘设计(例如将两个电容芯子串联封装于同一外壳内)。即使在极端工况下其中一个芯子被击穿短路，另一个芯子仍能承受高压，整体对外依然保持开路。

此外，电容外壳采用符合UL94V-0高阻燃等级的PBT材料，内部采用特种阻燃环氧树脂进行高真空灌封。即使内部发生自愈产生瞬时高温，也能隔绝氧气，防止火焰蔓延。

3. 严苛的可靠性验证体系

每一款JEC安规电容在量产前，都必须在实验室通过基于IEC60384-14标准的极限测试，以证明其失效模式的安全可控：

耐久性测试：在上限类别温度下，施加1.7倍额定交流电压持续1000小时(如300VAC的Y2电容)。

脉冲电压测试：模拟雷击浪涌，施加5kV(Y2)或8kV(Y1)的1.2/50μs组合波，确保电容不击穿或安全开路。

湿热老化(双85测试)：在85℃/85%RH环境下持续1000小时，验证环氧树脂的抗湿气渗透能力。

▍复杂工况下的安规电容选型指南

在实际工程设计中，严禁在交流输入端使用普通CBB薄膜电容替代安规电容，更不可将X电容与Y电容混用。

以下为智旭电子(JEC)针对不同行业应用的高可靠选型建议：
